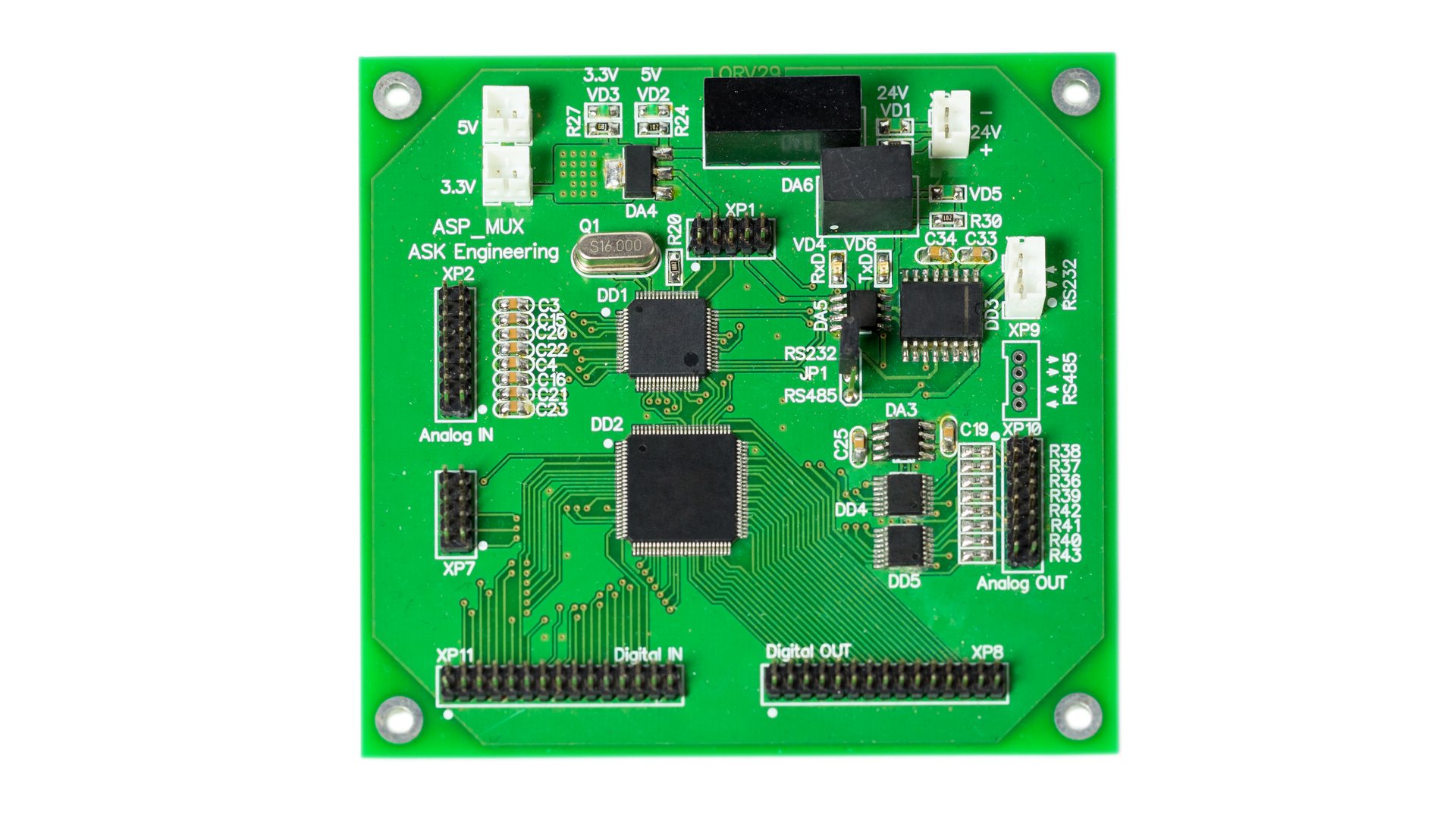

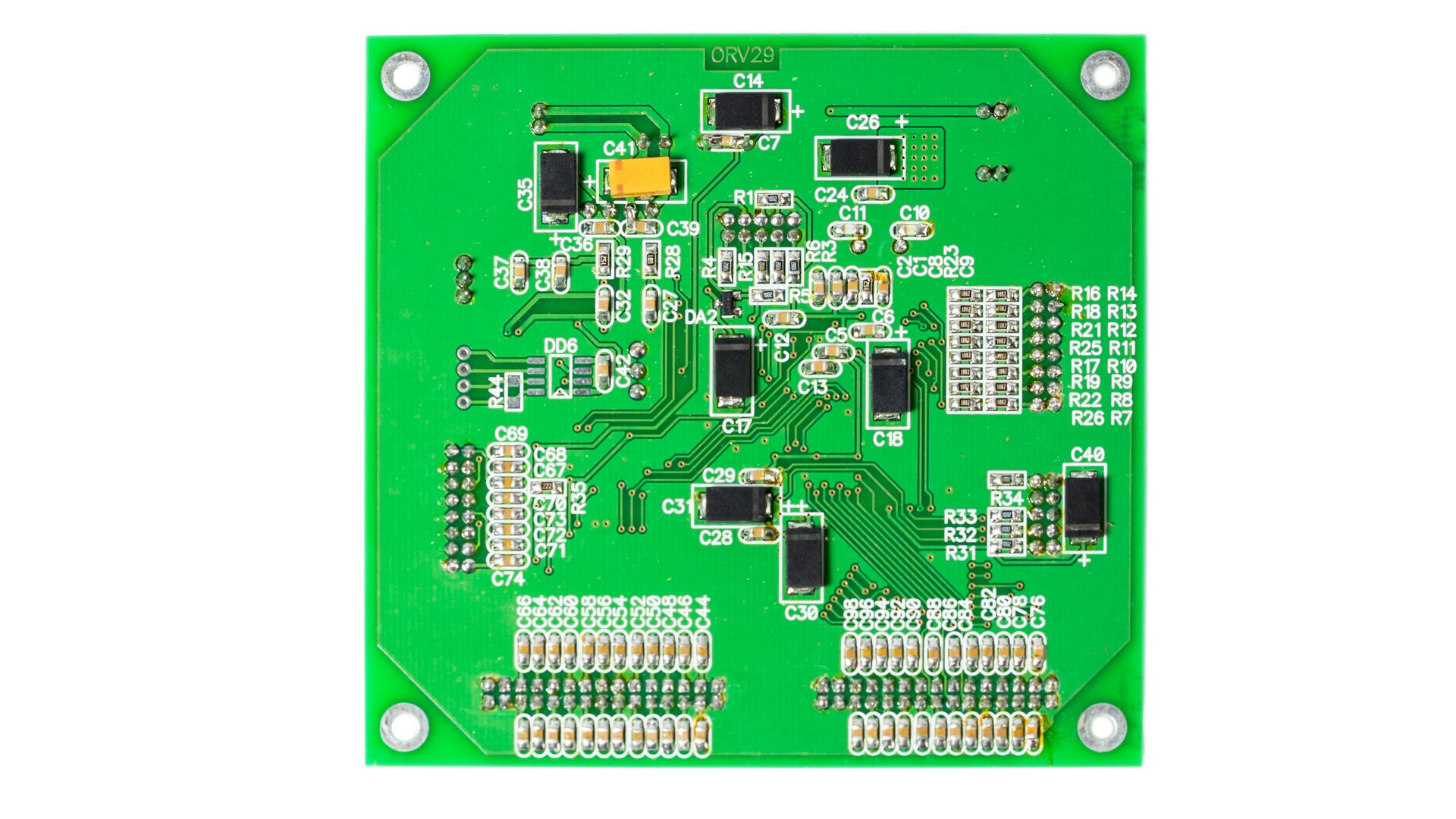

Мультиплексор

Многоканальный мультиплексор аналоговых и цифровых каналов может применяться в составе систем управления ТНПА и различных беспилотных систем

  • Может применяться в составе систем управления ТНПА, АНПА, БПЛА
  • Возможно использование в системах сбора и регистрации данных
  • 30 цифровых и 16 аналоговых каналов
  • Гальваническая изоляция цифровых и аналоговых каналов
  • Работает в различных конфигурациях: мультиплексор - компьютер, мультиплексор - мультиплексор и мультиплексор - компьютер - мультиплексор
Основные технические характеристики
Питание240 mA @ 24 VDC ±10%
Частота обновления данных20 Гц (на любом порту)
ИнтерфейсRS-232, 38400 бит/с
TTL (опционально)
Цифровые каналы
Количество входов (TTL)30
Количество выходов (TTL)30
Входное напряжениеЛогический нуль: 0 ÷ 0.8 В
Логическая единица: 1.8 ÷ 3.3 В
Входной ток1 мА @ 3.3 В, -5мА @ 0 В
Выходное напряжениеЛогический нуль: 0 ÷ 0.15 В
Логическая единица: < 3.3 В
Выходной токЛогический нуль: 10 мА @ 0.55 В
Логическая единица: 10 мА @ 3.3 В
Аналоговые каналы
Разрядность АЦП16 бит
Количество входов (0-5 В)16
Количество выходов (0-5 В)16
Входное сопротивление5 гОм
Выходной ток< 2.5 мА на канал
Относительная точность±8 LSB
Нелинейность±1.5 LSB, монотонная
Физические характеристики
Размеры (Ш x Д x В)Формат PC/104 - 90 x 96 x 12 мм
Рабочая температура-45 ÷ +75 °С
Крепление4 болта М3
