Мультиплексор MGS MUX

Мультиплексор MGS MUX расширяет базовый функционал ТНПА и предоставляет возможность подключения широкого спектра дополнительного и навесного оборудования по различным интерфейсам.

  • Компактное исполнение
  • Подключение к ТНПА по волоконно-оптической линии связи
  • Возможность изменения конфигурации портов и интерфейсов (по заказу)

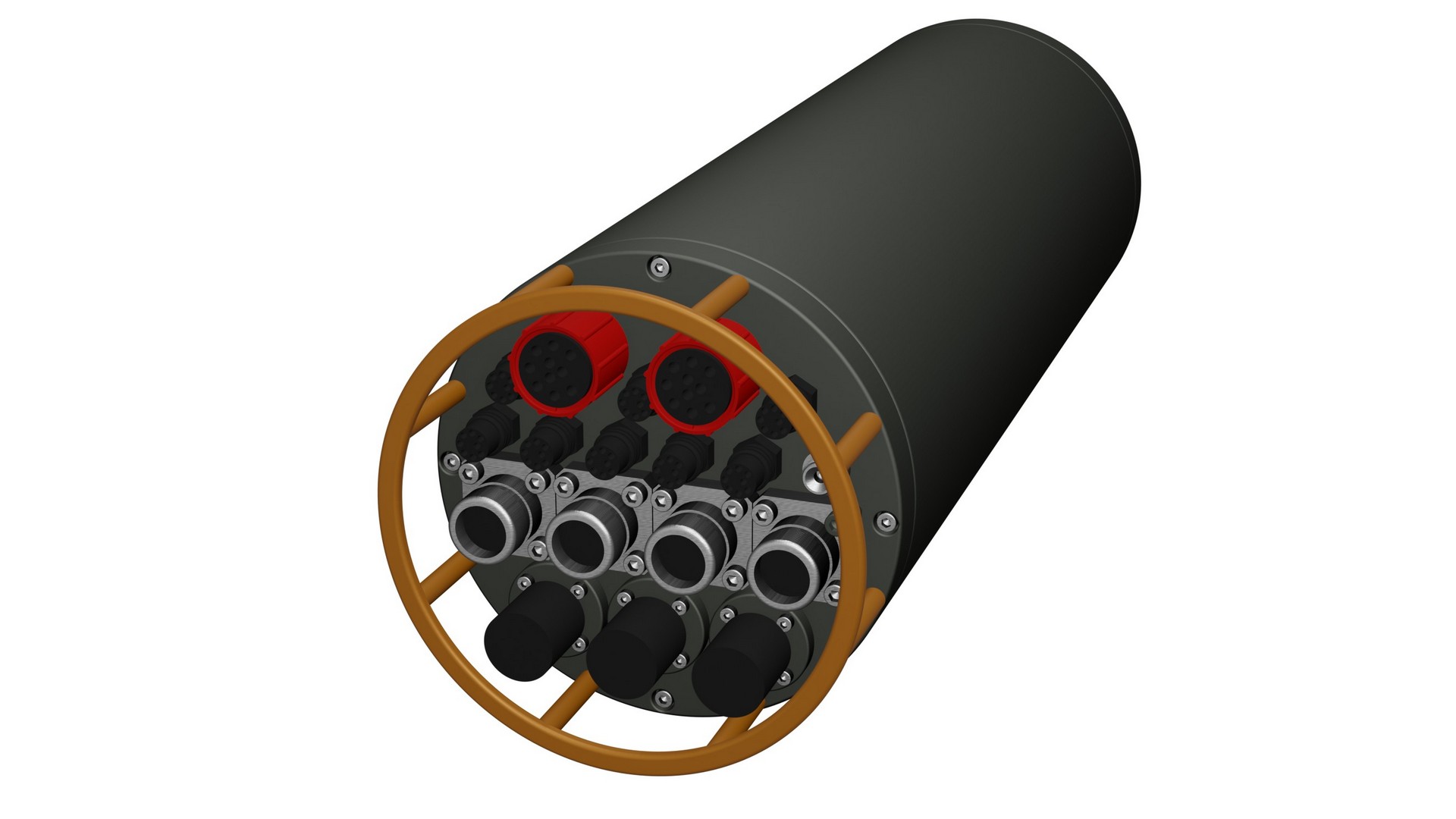

Основные технические характеристики подводной части
Интерфейсы передачи данных 10 x RS-232
3 x RS-485 (4 проводный) / RS-232 (опционально)
3 x RS-485 (2 проводный) / 5V TTL триггер (1PPS) (опция)
1 x 5V TTL триггер (1PPS)
3 x HD-SDI / 3G-SDI / 6G-SDI (опционально)
3 x 1 GigE / 100 Mb Ethernet
1 x выделенный канал для инерциальной системы (INS)
1 x Волоконно-оптический канал (опция)
Выходная мощность900 Вт (600 Вт, 1200 Вт опционально)
Выходное напряжение 1 x 90-260 VAC (при наличии входного переменного напряжения)
2 x 48 VDC / 24 VDC переключаемые программно
2 x 48 VDC
16 x 24 VDC
Элекронная защита Предохранители на каждом выходном канале
Мониторинг выходного тока и напряжения на каждом канале
Входное напряжение 1 x 90-265 VAC, 47-63 Гц
1 x 120-380 VDC
Прочие функции Датчик затекания
Датчик температуры
Система диагностики волоконно-оптической линии связи
Дополнительные опции Датчик уровня влажности внутри герметичного бокса
Система контроля изоляции
Система диагностики электронных плат
Программно сбрасываемые предохранители на каждом канале питания
Программно-управляемое ограничение выходного тока на каждом выходе
Материал корпусаАнодированный алюминий
Габаритные размеры⌀ 230 x 600 мм
Рабочая глубина3000 м
Рабочая температура-10 ÷ +50 °С
Вес (на воздухе)35 кг

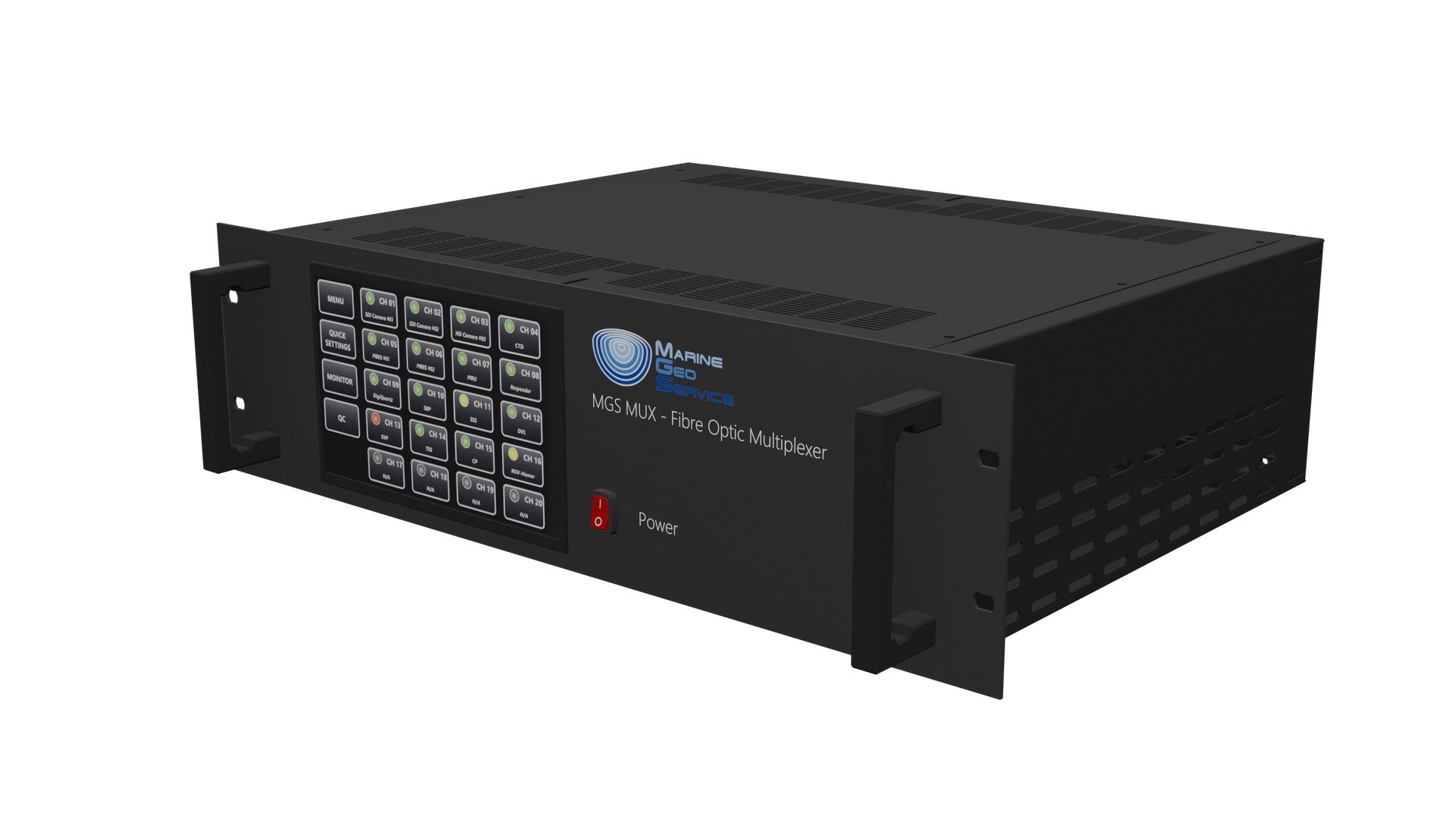

Основные технические характеристики набортной части
Входное напряжение1 x 90-265 VAC, 47-63 Гц
Входная мощность< 250 Вт
Габаритные размерыКорпус 19” 3U
Вес10 кг
Особенности 7” дисплей с сенсорным управлением с настройки и диагностики
Измерение задержки в линии в реальном времени
Статус всех каналов на экране
Контроль потребляемой мощности
Регистратор ошибок и предупреждений
Запись времени работы устройства
Браузерная версия интерфейса управления
Сетевой интерфейс для удаленного управления

* Технические характеристики могут быть изменены без предварительного уведомления
